ランドスケープアーキテクト
J.D.キスラー
構造エンジニア
クロンハイム&ヴェーガー
ディベロッパー
モートン&レノア・ワイス
設計された年
1947
建築された年
1948 - 1950
1
土地面積
20.234,3m2
位置
米国ペンシルベニア州イースト・ノリントング、ホワイトホール・ロード2935番地

はじめに

ワイス・ハウスは、ルイス・カーンがソロ活動を始めてから設計した3軒目の住宅である。 当時、アン・ティングとデイヴィッド・ウィズダムが彼の主なアシスタントで、彼らとともにいくつかのプロジェクトに取り組んだ。

この設計は、建築家が修行時代に受けた影響と、イエール美術館の増築から始まる彼の円熟期を象徴することになる、設計に対する個人的な哲学とアプローチを追求するために、どのようにそれらと取り組んだかを示している。 ワイス・ハウスの建築に取り入れられた最も重要なポイントのひとつは、さまざまな位置から光と眺望を受動的・能動的にコントロールできる革新的な壁面窓システムである。

一方、アン・ティンがハーヴァード大学在学中に師事したマルセル・ブロイヤーの影響は、活動や昼夜に応じた明確で独立した空間配分という間取りにも表れている。

所在地

ワイス・ハウスは、フィラデルフィアから3km、アメリカ・ ペンシルベニア州ホワイトホール・ロードから10mほど高い、なだらかな丘の上に建っている。

20,234.3m2の敷地の高台に位置し、周囲の田園地帯を遠望できるこの家は、美しい牧草地の端に沿って建っている。

コンセプト

モンゴメリー郡南部の風景を特徴づけている、なだらかな丘陵地帯と家族経営の農場は、この地域にある。 ペンシルバニア のデザインにインスピレーションを与えた資質の一部である。 カーン ノリスタウン近郊で “ママ&ポップ “衣料品店を営む “バビー”・ワイスとその妻レノアが住む家のためだ。

イェール・アート・ギャラリー以前のカーンのプロジェクトは、この建築家がまだアメリカの伝統的な郊外住宅の特質と完全に決別していなかったことを示している。

その中でも、ワイス・ハウスは、当時の典型的な小さな部屋にもかかわらず、その時々の関連性から逃れた品質を表現する、非常に複雑なプロジェクトである。 この住宅は、敷地と計画に対応し、構造を表現し、カーンの職人技と素材への関心を反映している。

スペース

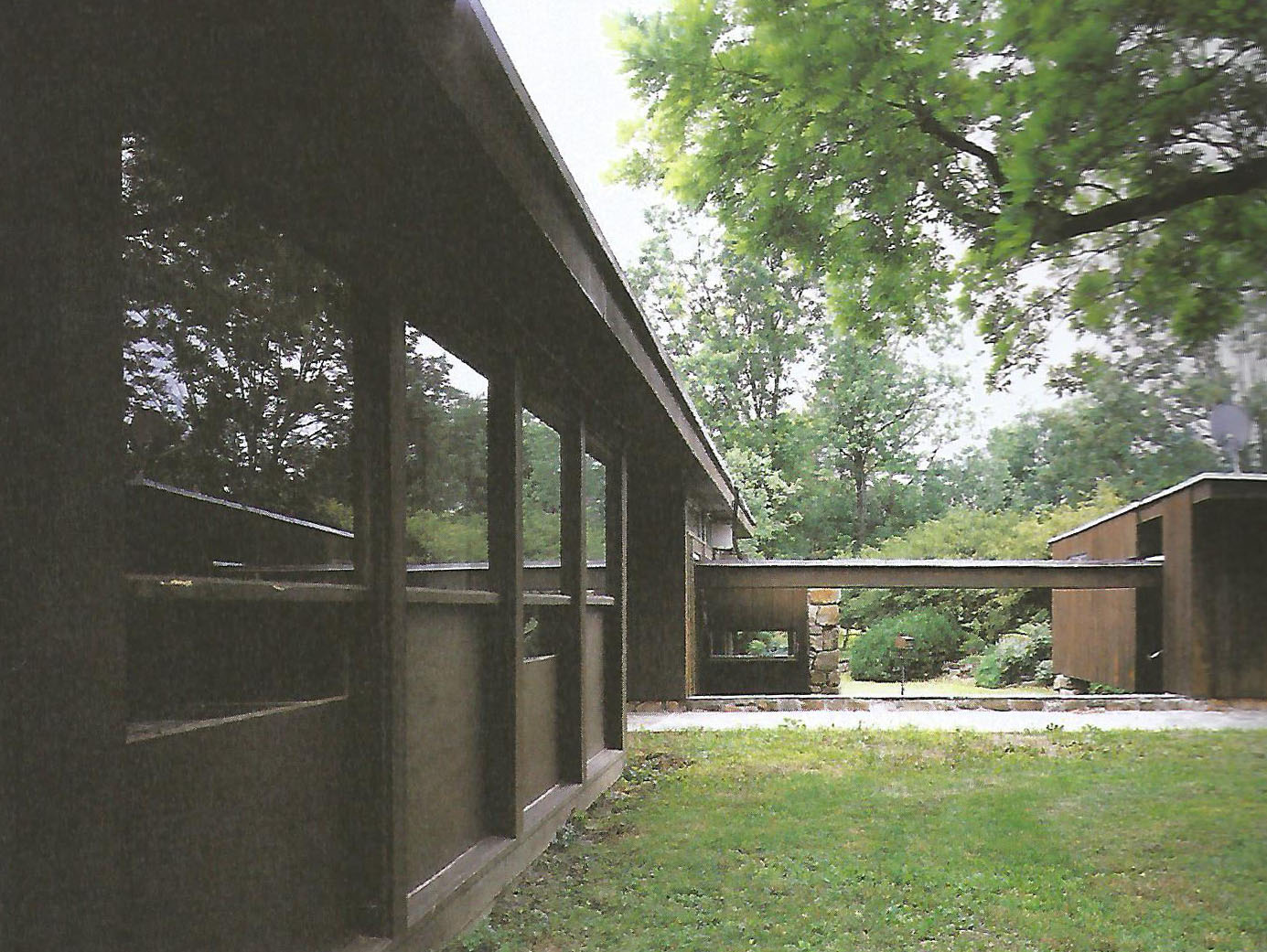

丘の頂上にあるこの家の入り口は、リビングエリアとベッドルームの間にあり、ガレージとユーティリティスペースは屋根付きの通路で母屋とつながっている。

工場

平面的には、家は3つの長方形で構成され、それぞれに特定の機能を持つスペースがある。 囲われた廊下が、日常生活の主な機能を収容する2つの長方形をつないでいる。 屋根を共有しているため、2つのマスは立面では1つのボリュームのように見える。 屋根付きの通路が、ガレージのある3つ目のボリュームと前の2つのボリュームを結んでいる。

ガレージ・パビリオンは他のヴォリュームから少し離れており、無人の空間として脇役の役割を果たしていることを示している。

車庫からの屋根付き通路と平行して、車寄せからのオープン通路があり、リビングと寝室の間にある正式な玄関ドアとホワイエで終わる。

アクセス

家へのアクセスは、東に家を通り抜け、西に曲がって家を回り込み、家の北、ガレージの反対側のプラットフォームで終わる車道からで、南と西にはオープンフィールドが広がり、メインエントランスは家の後方、マスターベッドルームとリビングルームの向かいにあり、プライバシーの感覚を伝えながら、遮るもののない景観を眺めることができる。

正式な玄関のほかに、この家には4つのドアがあるが、どれも特に目立つものではない。 南側のドアはリビングルームの脇、ボリュームとボリュームの隙間にある。

機能

210m2の居住スペースと65m2のサービススペースがあり、3ベッドルーム、3バスルーム、リビングルーム、キッチン、駐車場がある。

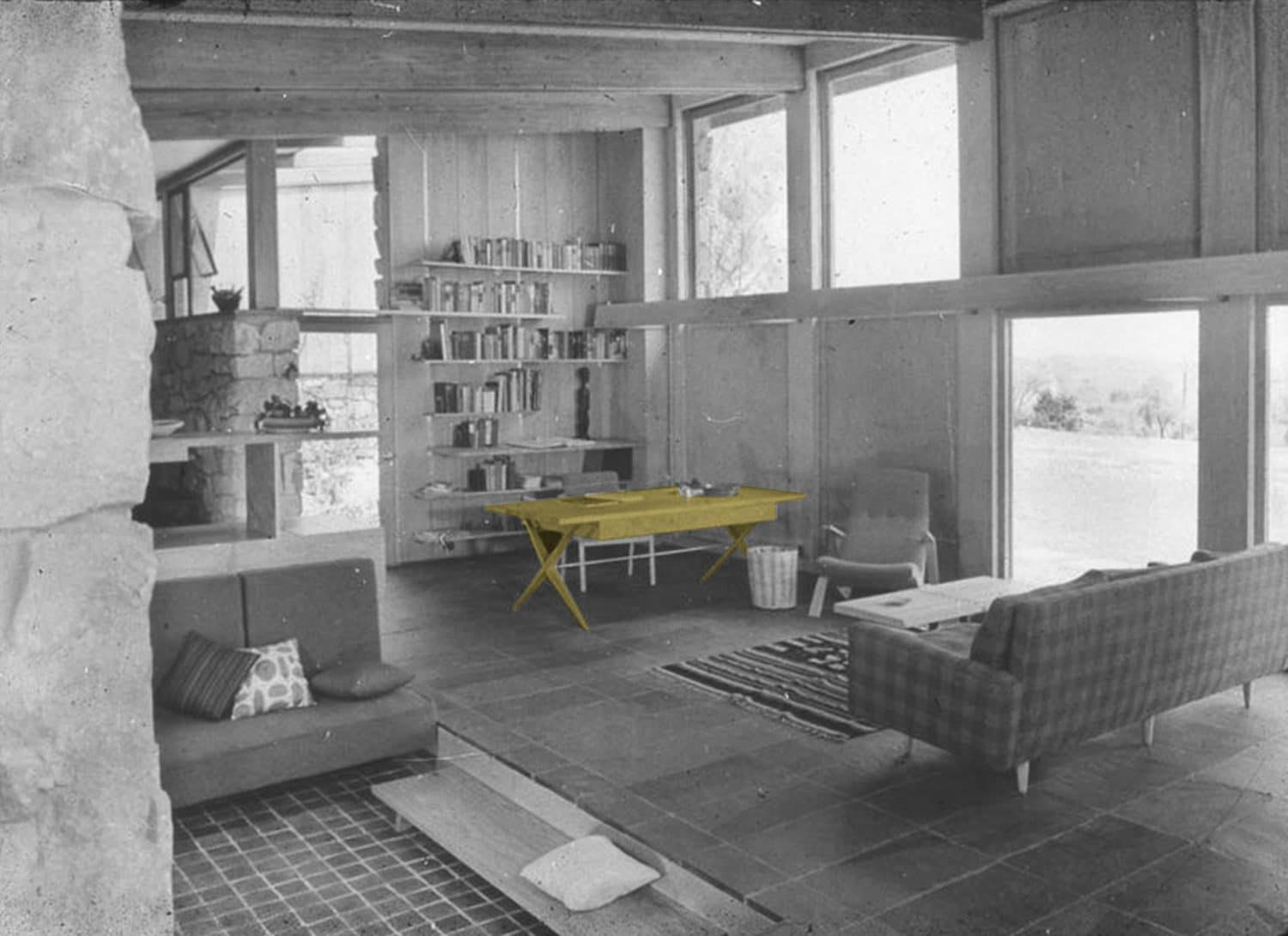

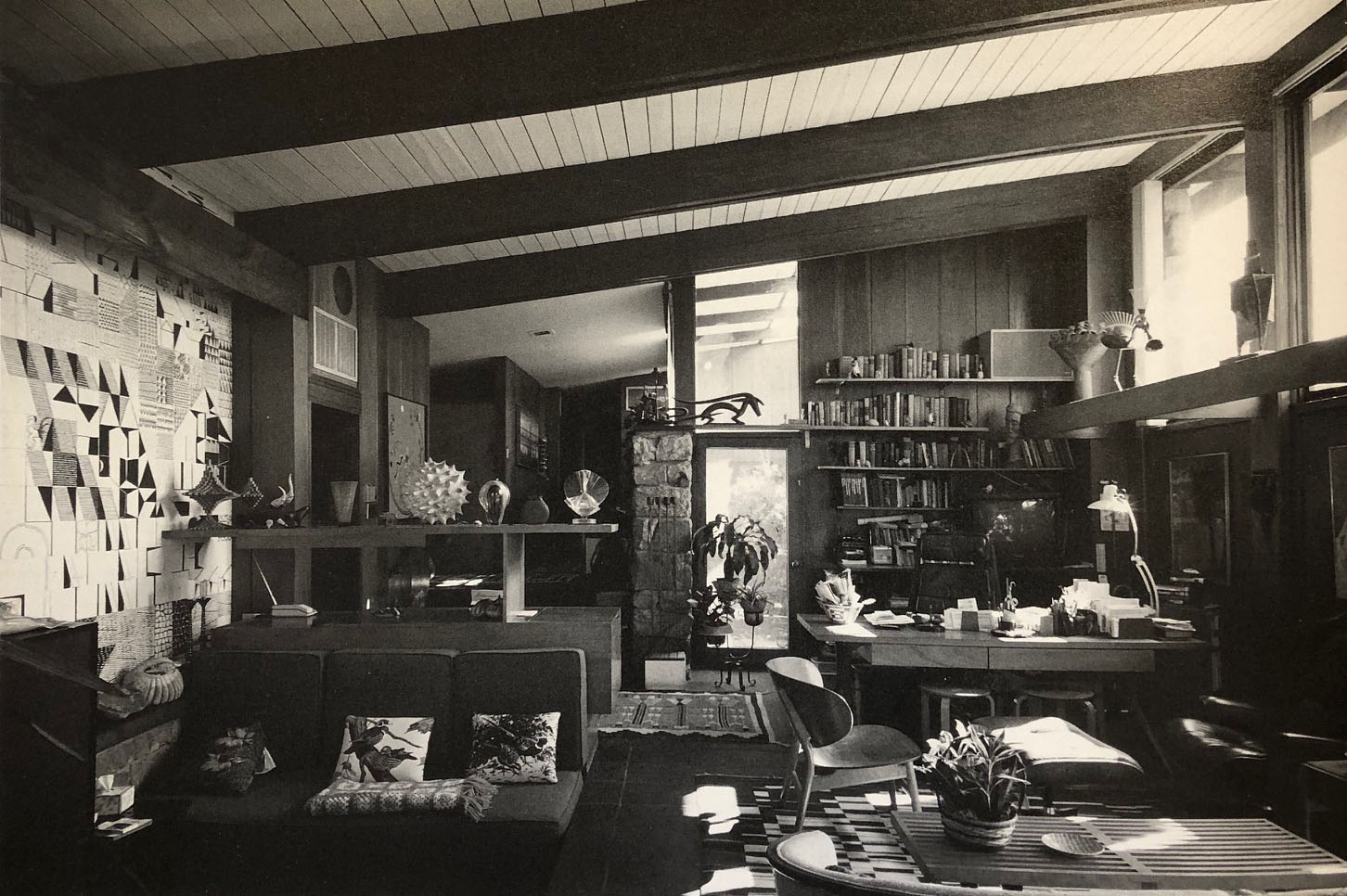

中央の長方形のプランエリアは、ベッドルーム棟とリビングルーム棟をつなぎ、昼間の活動と夜間の活動を分離する「二核」計画の原則に従っている。 サービス、回遊、その他の具体的な機能があり、大きな暖炉は原石で造られ、屋外の大きな石造りの暖炉に対応する低層の腰掛けエリアがある。 ルイス・カーンと アン・ティンがデザインした家具は、イームズサーリネン、ジョージ・ネルソンの作品も使用されている。

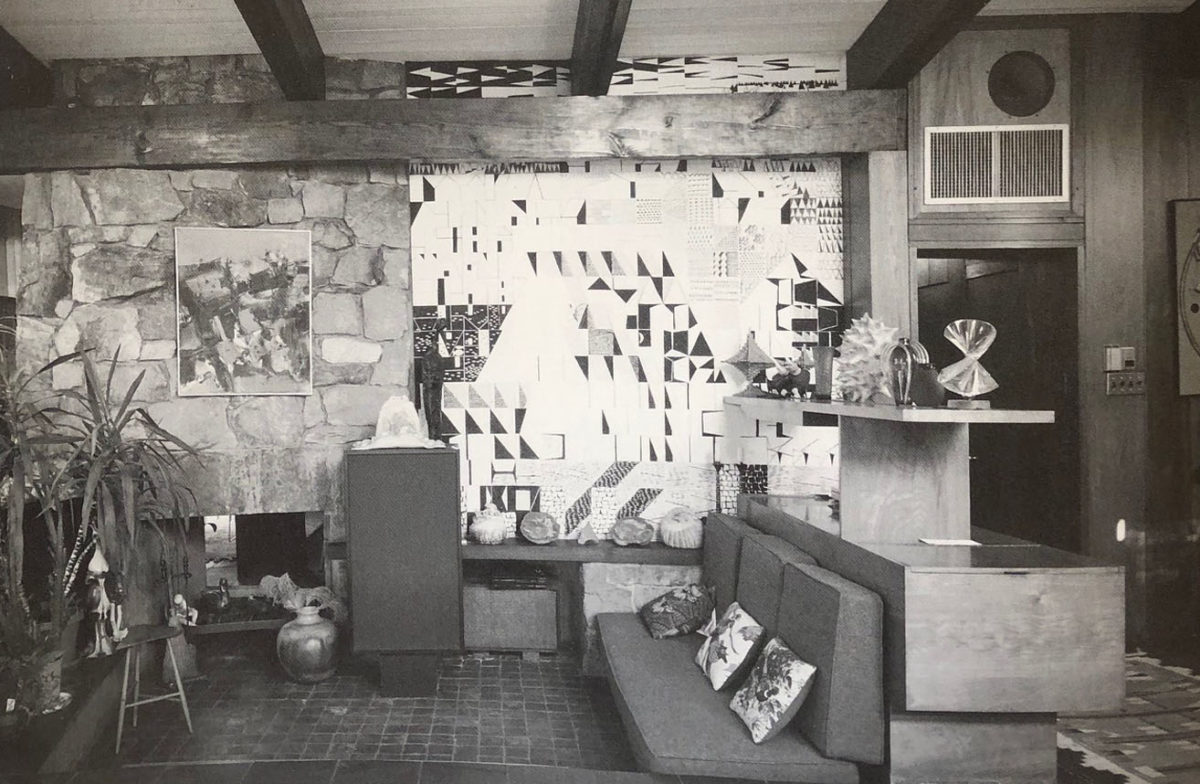

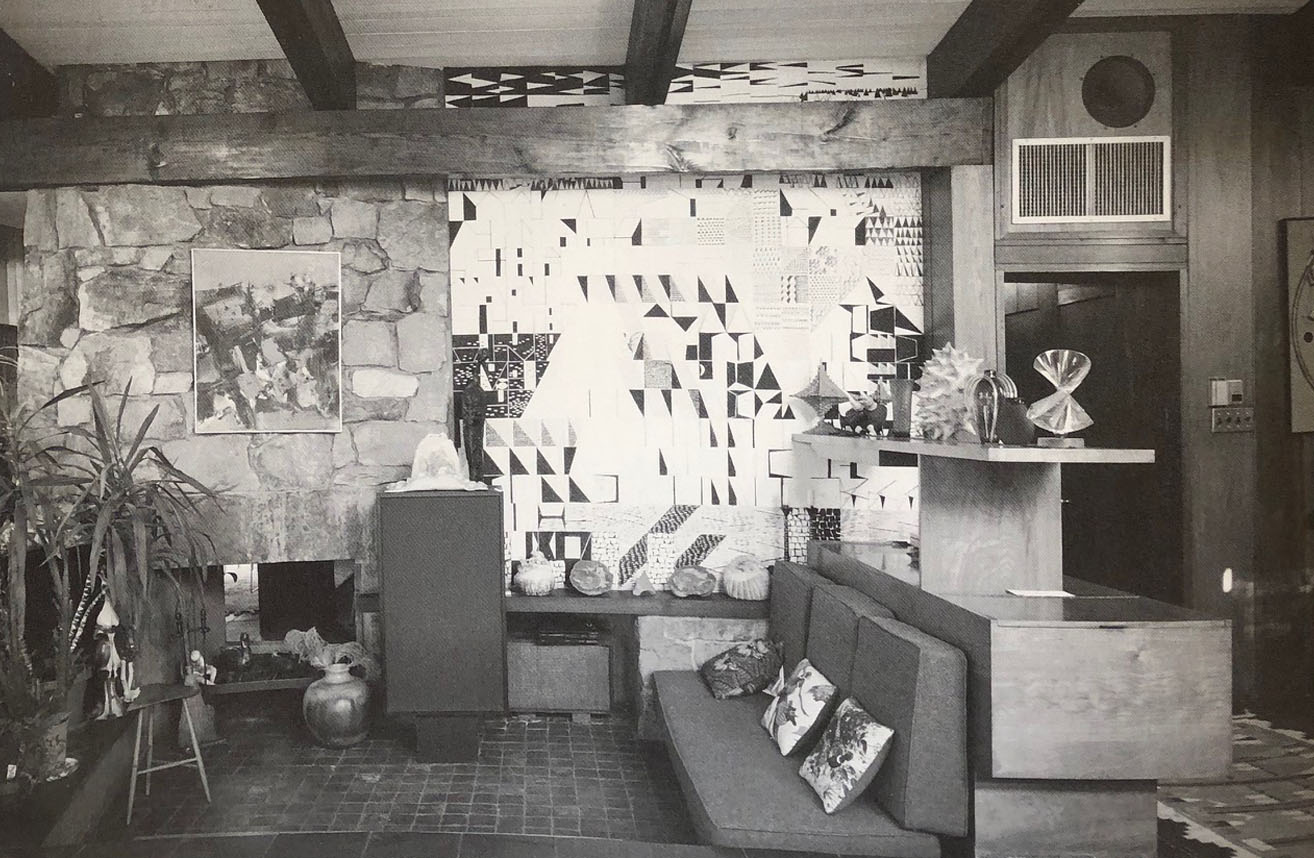

しばらくして、エジプト旅行の後、カーンはティンと共に暖炉の横に白と黒の壁画を完成させた。 反対側には、カーテン、不透明なガラス、木製の板が交互にはめ込まれた二重窓があり、オーナーは光の質や室内のプライバシーを積極的に調整することができた。 カーンは、木製の窓壁と石造りの壁との間の凹んだ接合部を「シャドージョイント」と呼んでいる。

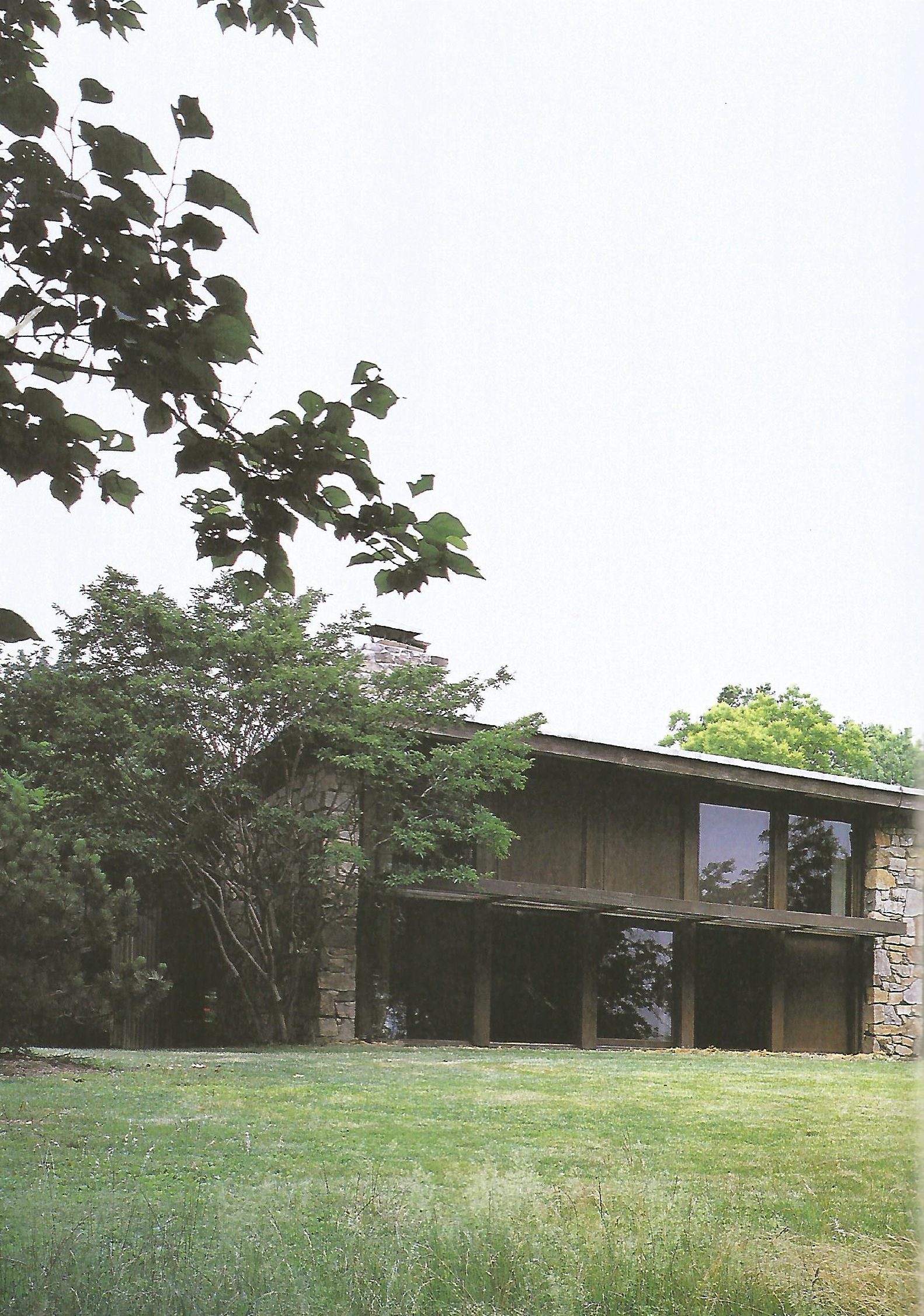

微妙なニュアンスの立面は、カーンの後のモニュメンタルな作品に比べ、内部の機能をより直接的に反映している。 例えば、最も高い位置にある窓は、家の中で最も人目につく場所にあり、車道から離れた景観を好む。

構造

ルイス・カーンは家の基礎と構造に地元の石と木の梁を使った。 多くの場合、この構造はファサードの壁に同じ素材を使い、大きな窓を縁取ることで隠されている。 石造りの基礎の一部は、ガレージ・モジュールの平らになった部分に見られる。

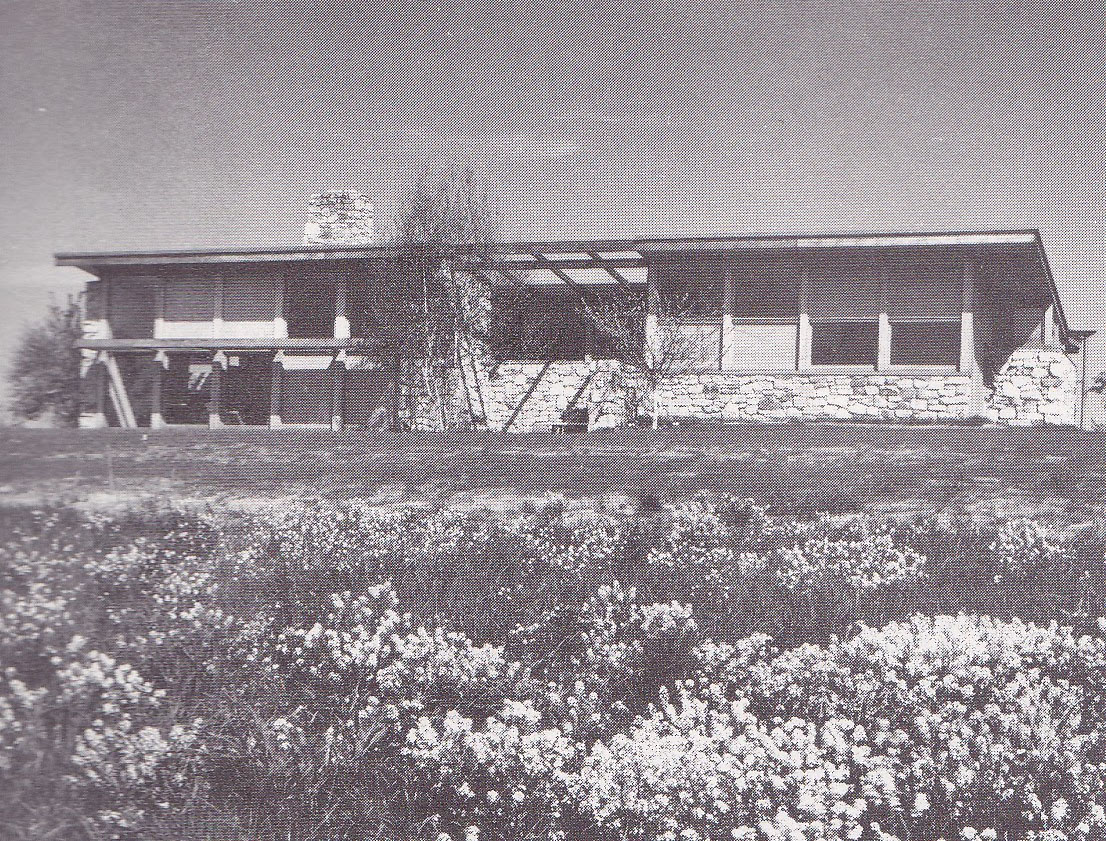

不規則な形状の煙突は、外側の煙突を含む空間が伸びる支点となる。 バタフライルーフが建物の断面を形作っている。 バタフライルーフの最も高い位置が南面に平行になっているため、リビングルームとマスターベッドルームがある建物の南側は天井が高く、ファサード面積が最大になる。

建物の北側は、ファサードがリビングより低いため、キッチン、ダイニング、補助寝室の天井が低く、中心から外れている。

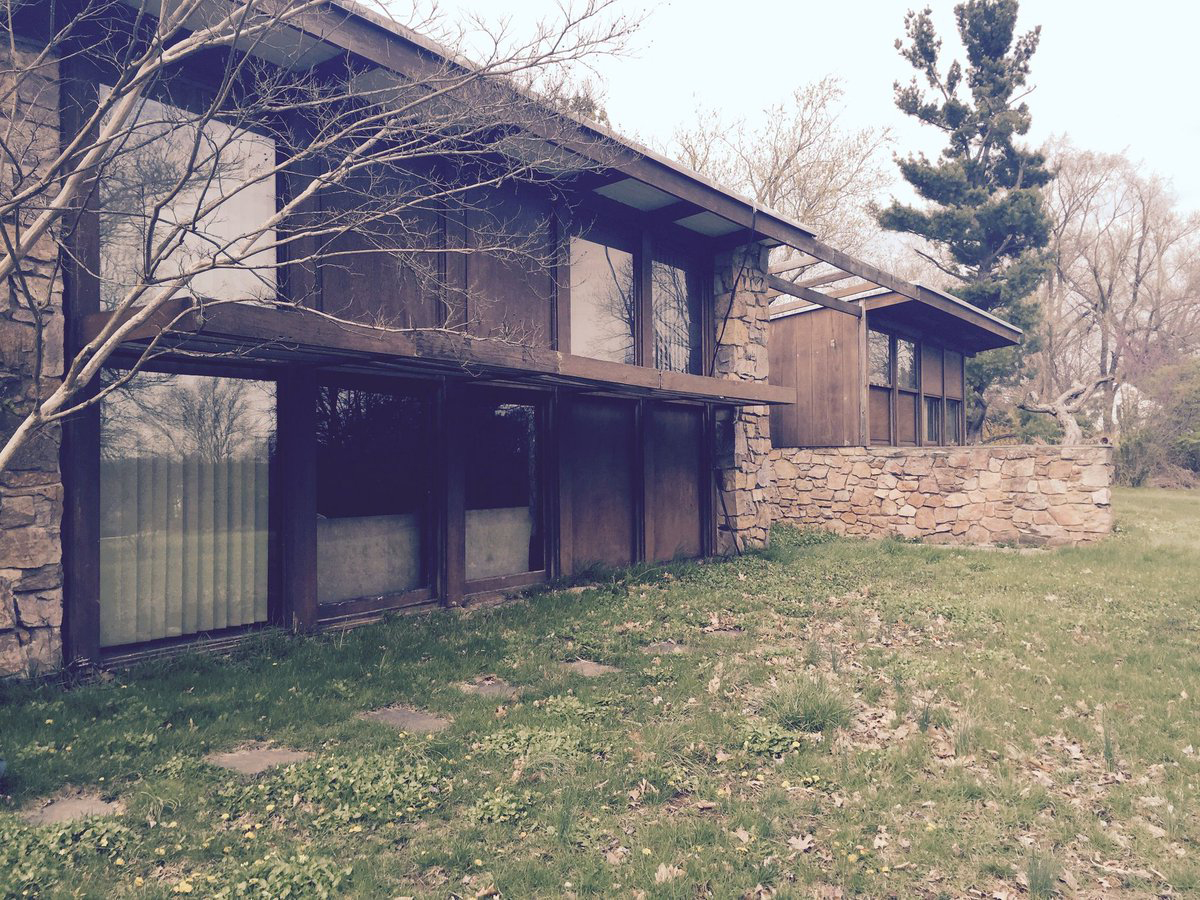

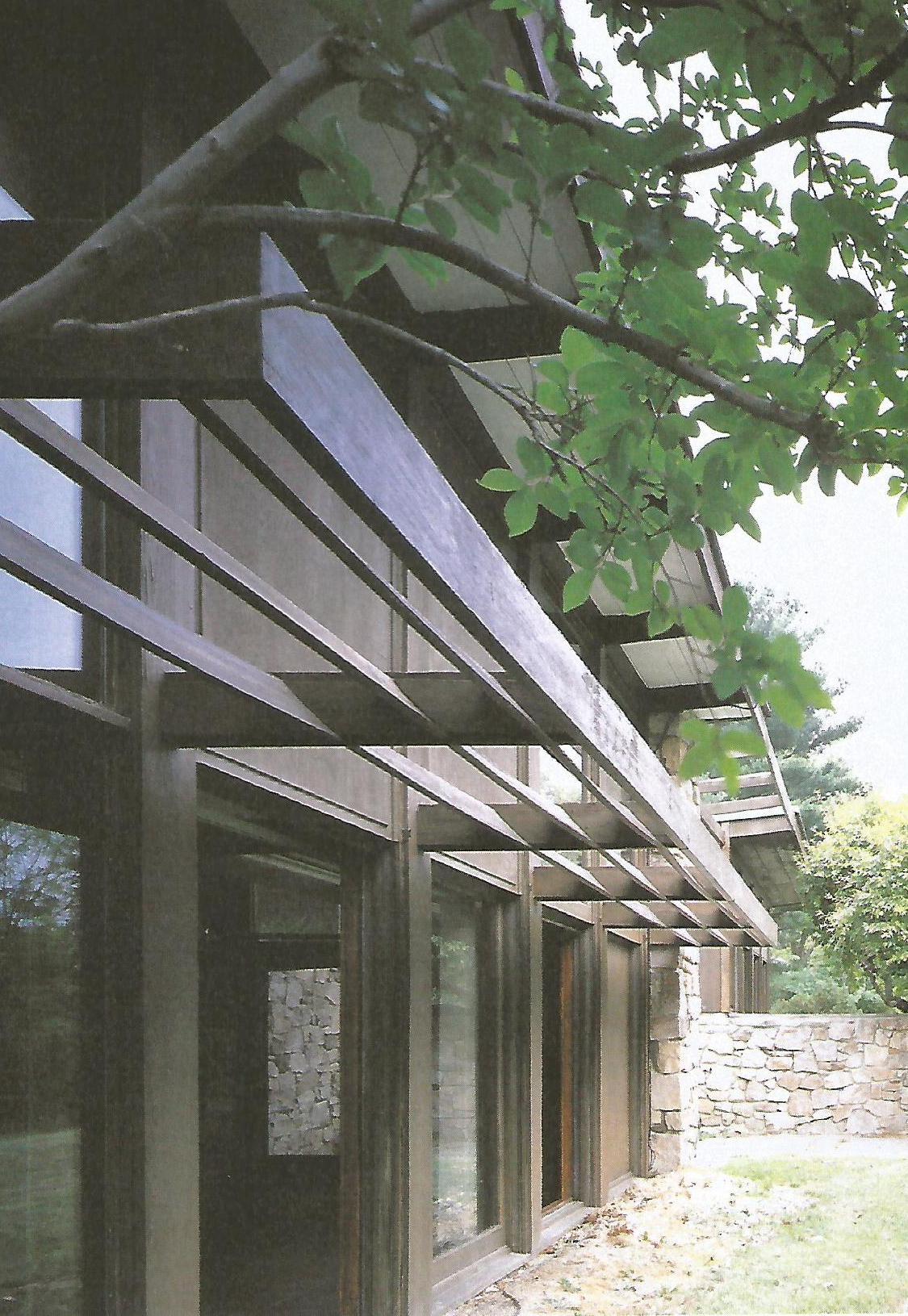

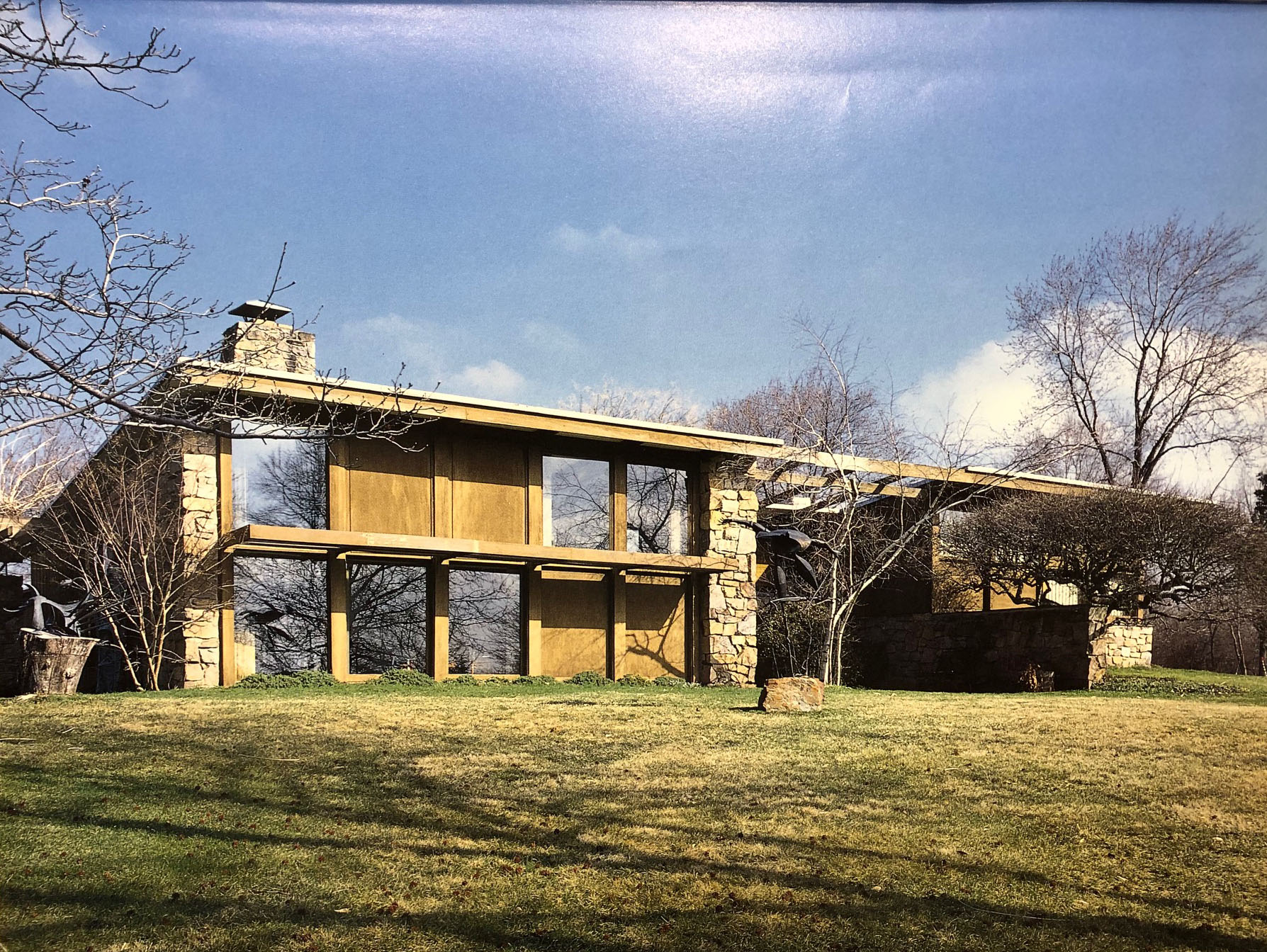

屋根とそれに付随するトレリスを除けば、立面で最も目立つのは、構造体を隠す堅牢なモールディングの間にはめ込まれた、繰り返し使用される大きなガラスユニットである。 リビングルーム、マスターベッドルーム、ゲストベッドルームの3カ所に設置されている。 リビングルームの南側の窓は背が高く、中央にルーバー付きのカンチレバーがある。

材料

カーンはこの家の建設に当たり、壁に石材、外壁に木材という地元の材料を使用した。

特にファサードの壁に戦略的に使われた石材を除けば、家の大部分は幅の広い縦向きの木板で覆われている。 壁の厚さは、主要な立面部のある両端部で特に顕著である。

石と木がガラスと組み合わされ、その枠は規則正しい幅で木が露出し、窓と一直線に並んでいる。

ウィンドウシステム

大きなガラスが1.60m間隔で水平に配置されているにもかかわらず、木枠で組まれた窓システムは、この住宅に堅牢さを与えている。

フラットな縦長の窓ケーシングの外側の幅は約18cmで、上下のレールで寸法を合わせている。 1つのセクションを除いて、メイン・ウィンドウ・システムの各縦のセクションは、外側の固定スクリーン、操作可能な内側のガラスサッシ、操作可能な外側のサッシの3つの異なる層で構成されている。 この部分の機能はサッシ窓に似ているが、サッシの一方はガラス張りで、もう一方は合板で埋められている。 もうひとつの違いは、葉が互いの上を滑ることだ。

その結果、ウインドウセクションは上部または下部で開くことができ、上部または下部に無垢の窓ガラスを持つことができる。 セクション間の微妙なニュアンスの違いは、ガラス張りのユニットが外側の平面にあるものと内側の平面にあるもの、またその逆があることだ。

図面

写真

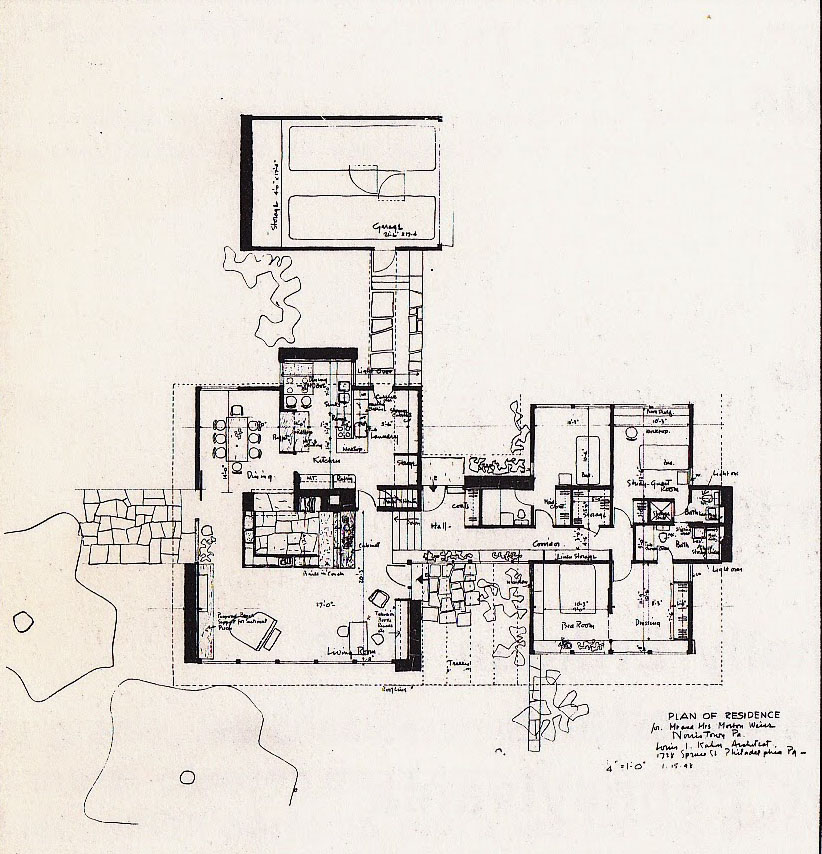

Planta

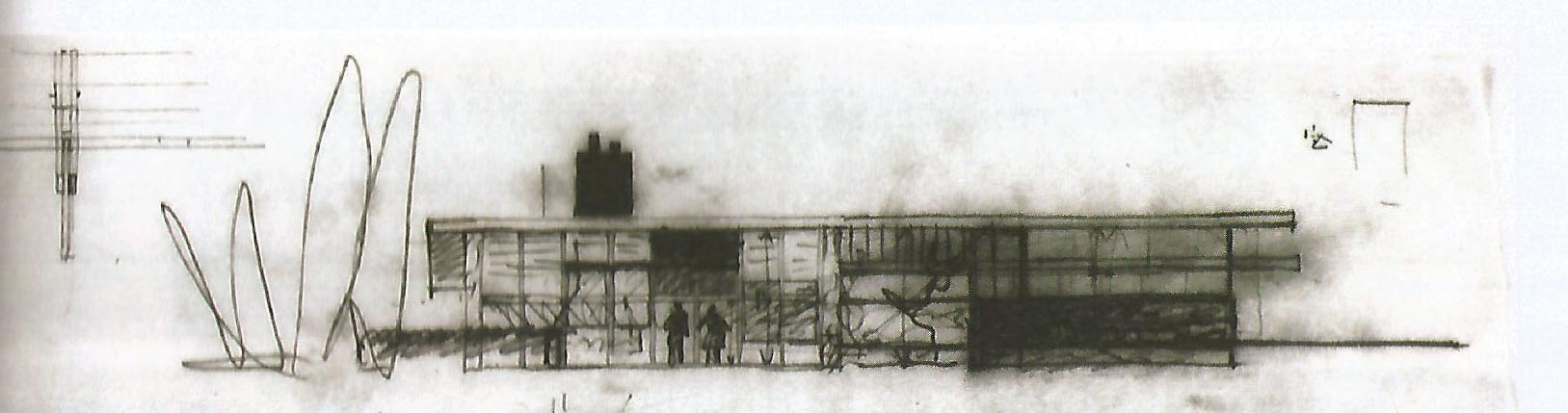

Alzado sudeste

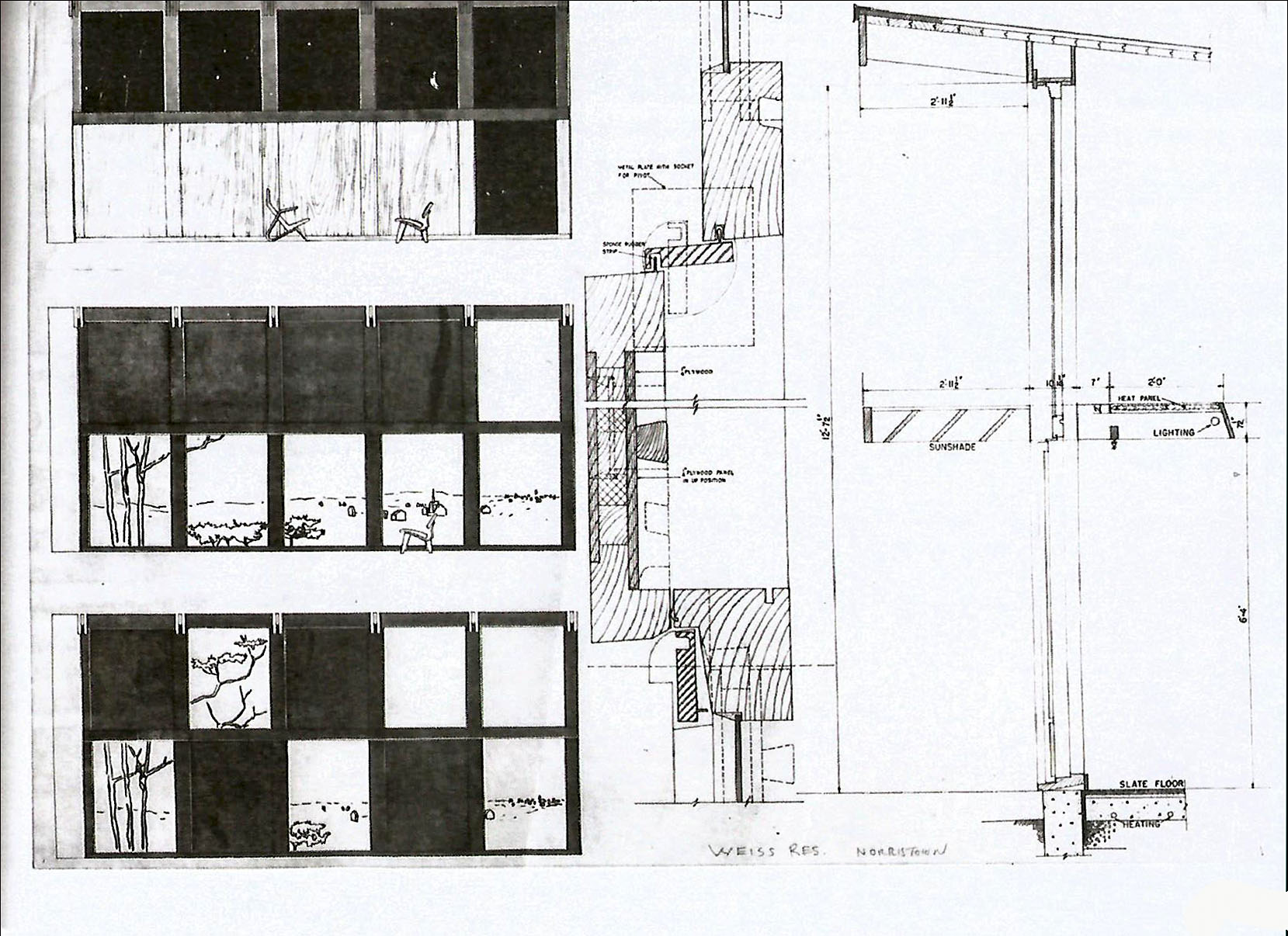

Detalle ventanas

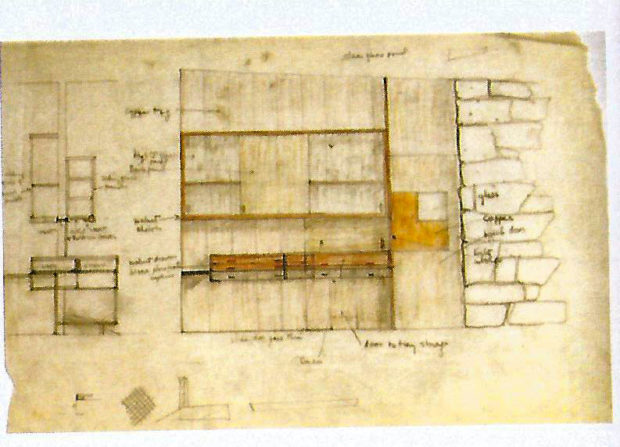

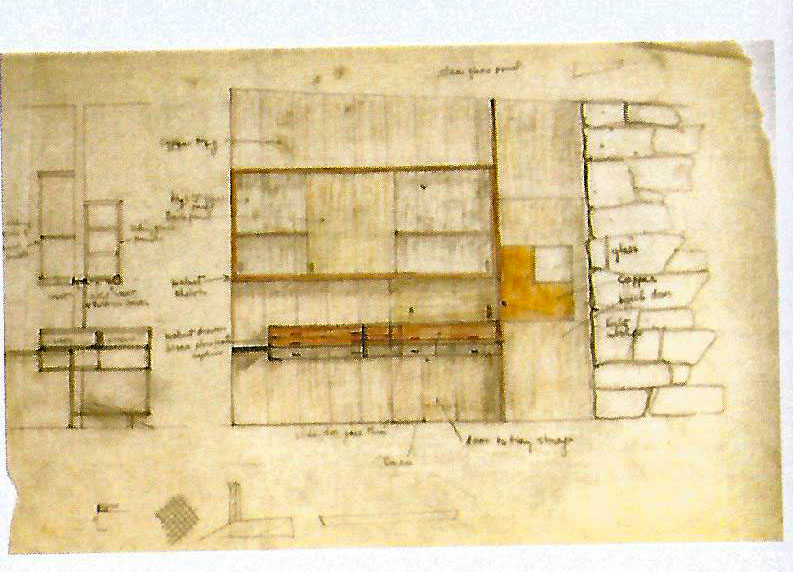

Dibujo estantería

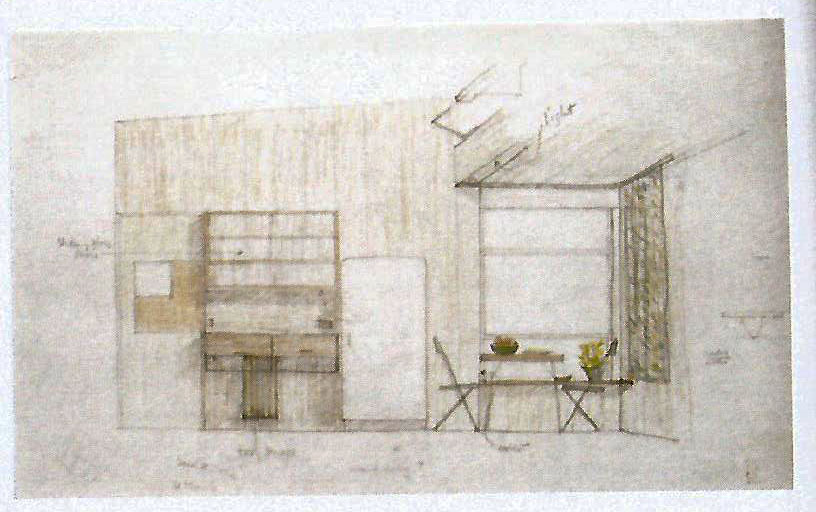

Dibujo estantería

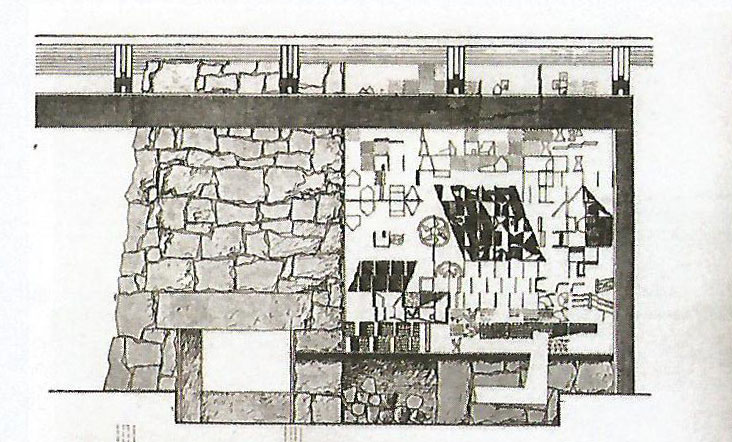

Dibujo mural y chimenea
